滾珠滑塊

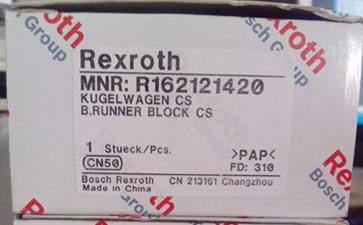

R162121420 力士樂滑塊
品 牌：博世力士樂
產品規格：25
預緊等級：C1（預緊2%C）
精度等級：N
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
R162121420 力士樂滑塊是窄型、標準長、高滑塊，匹配于所有的滾珠導軌SNS
動態特性
速度：Vmax=5m/s
加速度：amax=500m/s²（當Fcomb>2.8`Fpr時：amax=50m/s²）
潤滑說明：進行了初始潤滑
| A | 48 | |
| A1 | 24 | |
| A2 | 23 | |
| A3 | 12.5 | |
| B | 86.2 | |
| B1 | 57.8 | |
| E1 | 35 | |
| E2 | 35 | |
| E8 | 38.30 | |
| E9 | 15.50 | |
| H | 40 | |
| H1 | 33.90 | |
| H21) | 24.45 | |
| H22) | 24.45 | |
| K1 | 17.45 | |
| K2 | 18.60 | |
| K3 | 9.50 | |
| K4 | 9.50 | |
| N3 | 9.0 | |
| N6±0.5 |
15.2 |
|
| S2 | M6 | |
| S5 | 7.0 | |
| S9 |
M3*5 |
|
| T | 60 | |
| V1 | 7.5 | |
| 重量 | 0.60 | |
| 額定載荷C3) | 22 800 |  |
| 額定載荷 C03) | 30 400 | |
| 額定轉矩 Mt3) | 320 |  |
| 額定轉矩 Mto3) | 430 | |
| 額定轉矩 ML3) | 180 |  |
| 額定轉矩 ML03) | 240 |  |
1)尺寸H2帶防護帶
2)尺寸H2不帶防護帶
3)不帶滾珠鏈的力士樂滾珠滑塊的額定載荷和轉矩。
額定載荷和額定動轉矩是以100，000米行程為基礎確定的(根據ISO 14728-1)，但實際中經常是以50，000米行程為基礎。
在此情況下，表格中的C、Mt、和ML的值乘以1.26。
