集成模組CKK

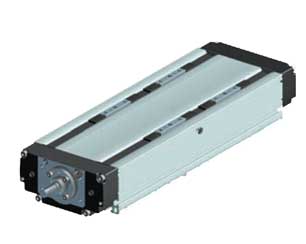

R036060000 力士樂模組CKK25-200
部件號，長度：R036050000，...mm
系統：集成模塊（C）
導向：滾珠導軌導向系統（K）
驅動器：滾珠絲杠傳動系統（K）
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
R036060000 力士樂模組CKK25-200結構說明：
1.滾珠絲杠傳動系統帶無間隙、圓柱形單螺母
2.浮動軸承座
3.配有兩個內裝式滑塊的滑臺
4.鋁蓋板
5.聚氨酯帶(循環式)間隙密封
6.固定軸承座
7.主體
加裝件
8.磁效應傳感器
9.固定電纜槽
10.插座/插頭
11.連接板
12.電機
13.法蘭和聯軸器
14.皮帶聯軸器
| 額定動載荷 C 固定軸承 | 26000 | |
| 額定動轉矩 Mt | 滑臺數量1=3570 | 滑臺數量2=5800 |
| 額定動轉矩 ML | 滑臺數量1=540 | 滑臺數量2=7810 |
| 慣性矩 Iy | 612.00 | |
| 慣性矩 Iz | 3008.0 | |
| *大長度 Lmax | 2200 | 帶絲杠支撐5500 |
| 移動重量 mb | 滑臺數量1=3.18 | 滑臺數量2=5.20 |
| *大許用力 Fz1max | 滑臺數量1=42 200 | 滑臺數量2=68 550 |
| *大許用力 Fz2max | 滑臺數量1=21 100 | 滑臺數量2=34 270 |
| *大許用力 Fzymax | 滑臺數量1=12 230 | 滑臺數量2=19 880 |
| *大許用轉矩有Mtmax | 滑臺數量1=1 372 | 滑臺數量2=2 228 |
| *大許用轉矩有MLmax | 滑臺數量1=209 | 滑臺數量2=2 999 |
