滾珠滑塊

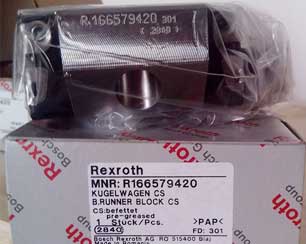

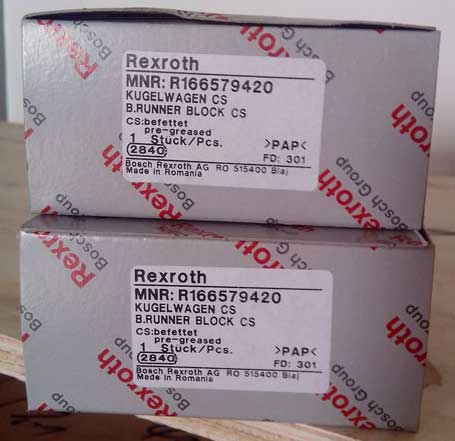

R166579420 rexroth滑塊
品 牌：博世力士樂
產品規格：30
預緊等級：C0(無預緊)
精度等級：N
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
R166579420 rexroth滑塊為鋼制標準滾珠滑塊，F(xiàn)KS-法蘭型，短、標準高、帶標準密封不帶滾珠鏈，已進行初始潤滑。
動態特性：
速度：vmax=5m/s
加速度：amax=500m/s2(當Fcomb>2.8·Fpr時：amax=50m/s2)

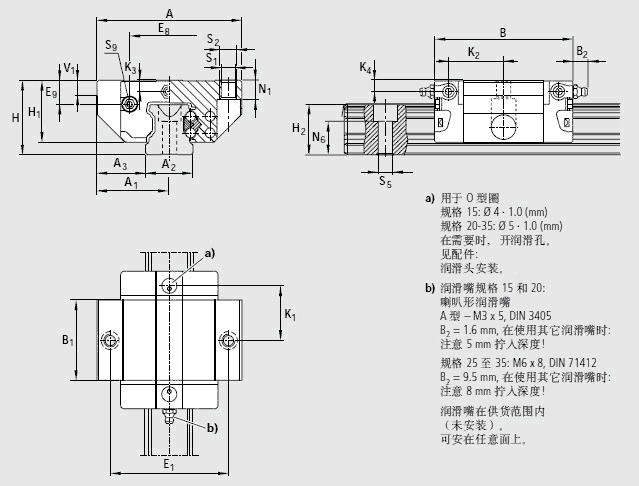

| A | 90 | |
| A1 | 45.0 | |
| A2 | 28 | |
| A3 | 31.0 | |
| B | 75.3 | |
| B1 | 45.0 | |
| E1 | 72 | |
| E8 | 48.40 | |
| E9 | 14.60 | |
| H | 42 | |
| H1 | 35.35 | |
| H21) | 28.55 | |
| H22) | 28.35 | |
| K1 | 28.80 | |
| K2 | 30.50 | |
| K3 | 6.05 | |
| K4 | 6.05 | |
| N1 | 11.0 | |
| N6±0.5 |
17.0 |
|
| S1 | 8.5 | |
| S2 | M10 | |
| S5 | 9.0 | |
| S9 |
M3*5 |
|
| T | 80 | |
| V1 | 7.0 | |
| 力士樂滑塊重量 | 0.80 | |
| 額定載荷C3) | 22 100 |  |
| 額定載荷 C03) | 24 800 | |
| 額定轉矩 Mt3) | 380 |  |
| 額定轉矩 Mto3) | 430 | |
| 額定轉矩 ML3) | 133 |  |
| 額定轉矩 ML03) | 150 |  |
1)尺寸H2帶防護帶
2)尺寸H2不帶防護帶
3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
額定載荷和額定動轉矩是以100，000米行程為基礎確定的(根據ISO 14728-1)，但實際中經常是以50，000米行程為基礎。
在此情 況下，表格中的C、Mt、和ML的值乘以1.26。
