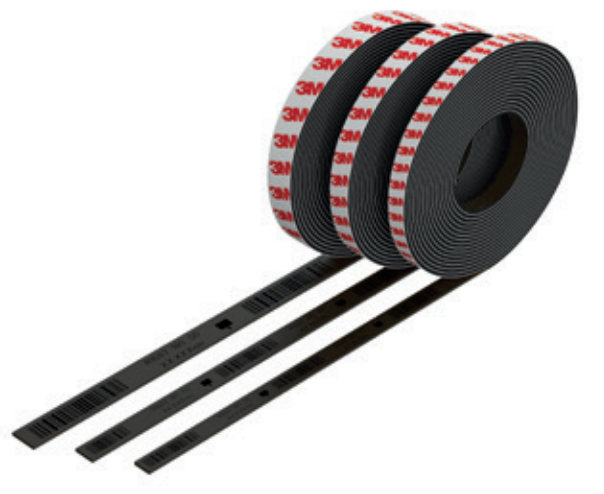

rexroth集成測量系統 IMScompact 磁條
發布日間：2022-08-29 09:47:28 瀏覽次數：22
◆即撕即用保護紙。磁條粘貼在熱穩定的不銹鋼載體上，并配有傳送膠粘帶。
◆同時可用于封閉安裝孔。

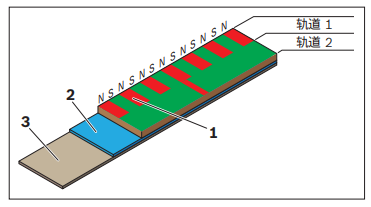

1--結構和詳細說明
磁條由三個牢固粘合的組件組成：
1.塑料制成的雙軌磁條有位置信息，磁極寬度為 1 mm，采用距離編碼。
2.不銹鋼制成的止回帶
3.帶保護膜的傳送膠粘帶

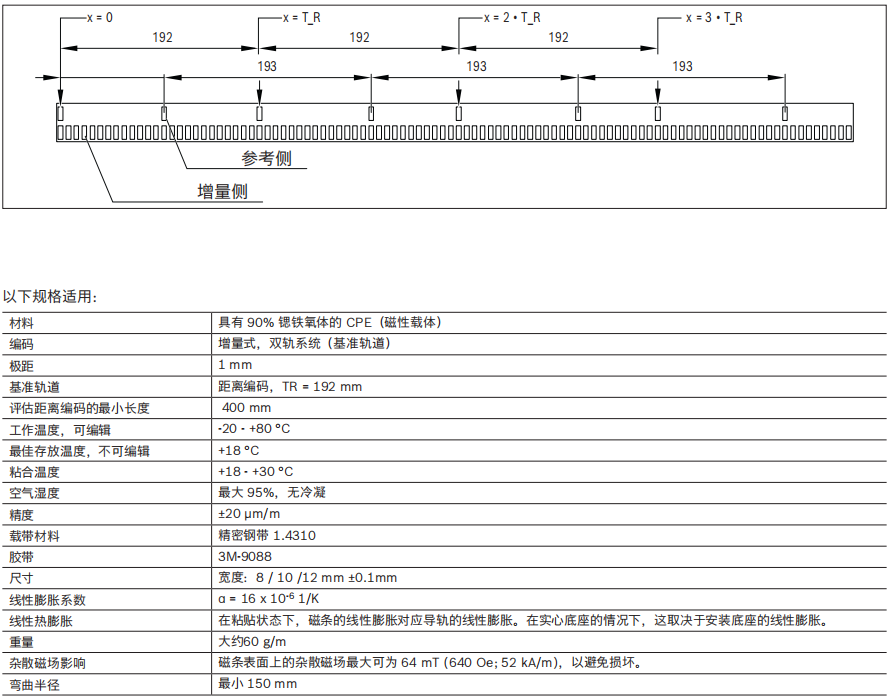

磁條分為兩條軌道，分別帶有增量側和參考側。增量軌道的周期劃分為 1 mm。
在參考側有距離編碼的基準標記。通過明確的基準標記布置，在駛經兩個標記后即可得知絕對位置。測量長度由此可達 17.8 m。磁條用于評估距離編碼基準標記的所需*小長度為400mm。如果磁條長度小于 400mm，則測量系統只能作為沒有基準標記評估的增量式測量系統使用。
2--搬運
為了避免磁條中的張力，不得將其拉長、扭轉或與磁化的塑料帶一起存放或搬運。如果磁條被卷起來，建議插入隔離層以避免損壞。
在未粘合狀態下存放時，必須遵守建議的存放溫度，以免削弱傳送膠粘層。
3--安裝
通過粘合將其安裝在導軌槽中。在安裝之前，必須確保正確的安裝方向，因為要使用安裝的磁條來確定推進方向并由此確定導向滑塊止檔邊的位置。已經粘上的磁條在移除后會損壞，無法再次使用。在粘貼磁條之前，必須將其放置在導軌附近（*好在槽中）約 30 分鐘，以使磁條的溫度與導軌的溫度相匹配，并且不會因為熱膨脹而產生應力。安裝后必須用夾緊帶固定磁條兩端。
安裝步驟：
1）徹底清潔表面
2）使磁條適應環境溫度
3）去除保護膜并以*擠壓力 (4-5 kg/cm2) 粘上磁條
4）涂上潤滑劑（如果不使用防護帶），推上滑塊，用夾緊帶固定
4--注意以下處理說明
表面準備
為確保*佳的粘附力，必須使用無殘留物蒸發的溶劑清除軌道槽中所有影響粘附的污垢（例如油、油脂、灰塵、脫模劑）。可使用酮或酒精作為溶劑。使用溶劑時務必注意制造商說明！
擠壓力
粘合強度直接取決于粘合劑與待粘合表面之間的接觸情況。
*佳的擠壓力為 4 -5 kg/cm²（必要時使用助壓器）。
粘合溫度
*佳粘合溫度在 +18 °C 和 +30 °C 之間。不建議在待粘合表面的溫度低于 +10°C 時粘合，因為在這種情況下，粘接劑固化程度過*，無法達到足夠的瞬時粘合效果。正確粘合后，即使在零下溫度，連接強度也保持不變。根據經驗，大約 72 小時后（在 +21°C 下）可以達到*終的粘合強度。只能使用已經貼在磁條上的隨附傳送膠粘帶進行粘合。
