產品知識
直線滑塊的損壞特征(圖文)
發布日間：2015-11-17 15:32:13 瀏覽次數：22
直線滑塊的損壞主要有銹蝕、滾動體卡住、材料剝落、基體破壞等幾種，那么造成滑塊損壞的原因有哪些，我們又可以做哪些防護措施呢？下面為大家介紹一下：

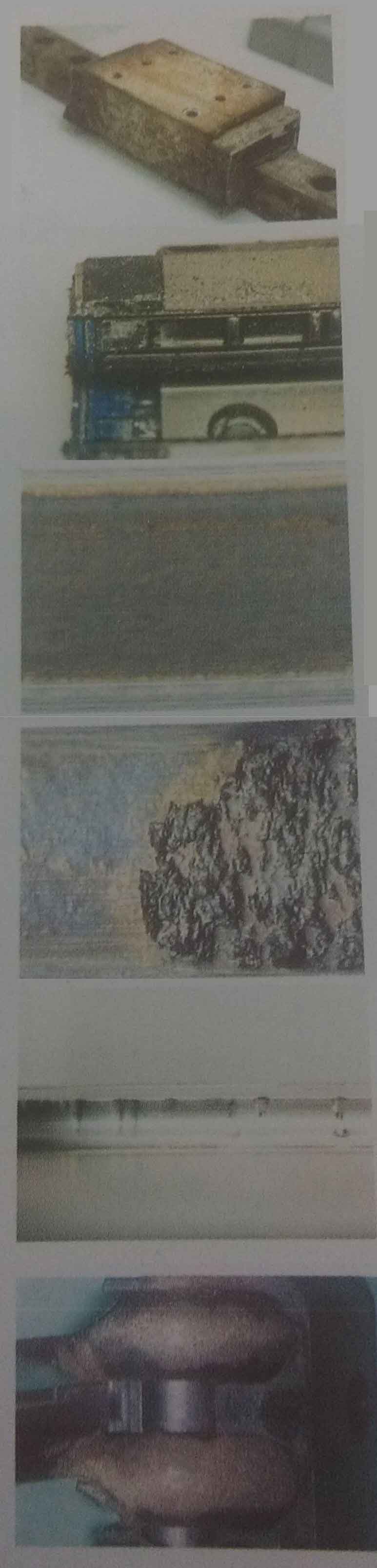

| 損壞特征 | 損壞原因 | 可能的失靈原因 | 防護措施 |
| 銹蝕 |  |
不好的環境影響 冷卻潤滑劑的作用 侵蝕性介質(酸等) *空氣潮濕度(鹽水空氣) |
與周圍環境匹配 采用防腐蝕的款式 適用的密封系統 適用的覆蓋系統 優化潤滑 |
| 滾動體卡住 | 帶鐵屑的污染 帶灰塵的污染 不足的潤滑 滾動體破裂 轉向器壞了 |
適用的密封系統 適用的覆蓋系統 充足的潤滑 避免過載 對應用進行核查 |
|
| 很強的深顏色 | 缺少潤滑材料（*溫） | 優化潤滑 | |
| 點蝕 材料剝落 |
滾動體疲勞 壽命結束 |
減小載荷 使用承載能力*的零件 對應用進行核查 |
|
| 塑性的滾動體壓痕 | 靜過載 | 使用承載能力*的零件 減小載荷 |
|
| 轉向器被破壞 （舉例：滑塊） |
速度太* 撞擊運行 由于污染而造成滾動體卡住 |
減小速度 避免過載 避免撞擊運行 適用的密封系統 適用的覆蓋系統 |

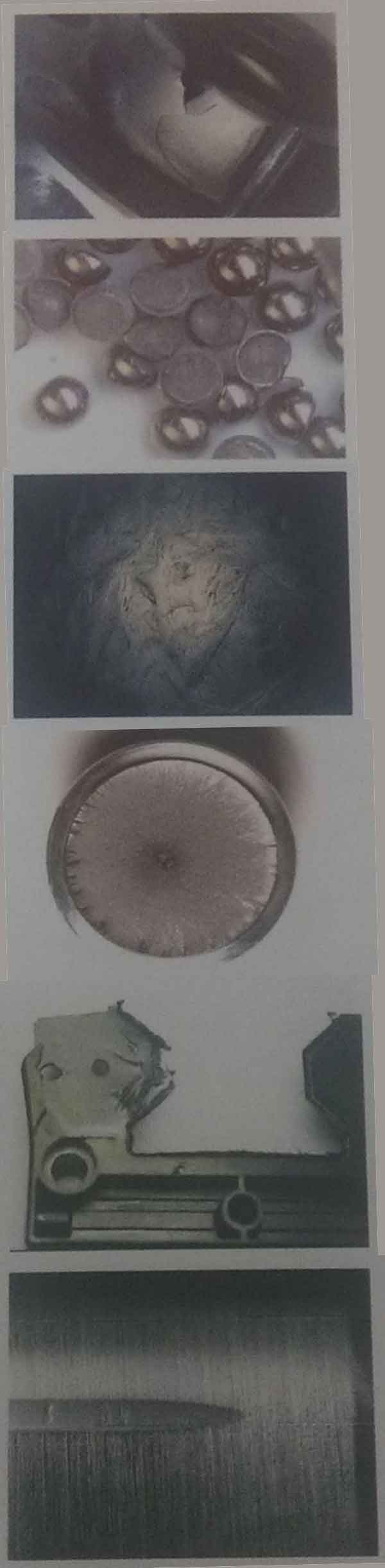

| 損壞特征 | 損壞原因 | 可能的失靈原因 | 防護措施 |
| 基體破壞 （舉例：滾珠絲杠傳動系統） |
 |
過載 撞擊運行 材料缺陷、加工缺陷 |
減小載荷 避免撞擊運行 采用*承載能力的材料 |
| 滾動體破壞 | 過載 撞擊運行 材料缺陷、加工缺陷 |
避免過載 減小載荷 避免撞擊運行 采用*承載能力的材料 |
|
| 在滾動體上的滾壓痕跡 （舉例：滾珠） |
磨損 滾動體疲勞 壽命結束 |
優化潤滑 采用*承載能力的材料 |
|
| 永久破壞 （舉例：滾珠絲杠傳動系統） |
旋轉彎曲載荷作用 振動載荷作用 脈動載荷循環作用 交變載荷作用 |
避免旋轉彎曲(修正同軸度錯誤) 消除共振 |
|
| 被破壞的端蓋 （舉例：滾柱滑塊） |
由于污染而造成滾柱體卡住 撞擊運行 |
應用前置密封 適用的覆蓋系統 避免撞擊運行 |
|
| 滾動體局部磨平（舉例：滾柱） | 打滑 污染 |
預緊與所期待的載荷和加速度相匹配 使用合適的覆蓋和密封 |
